在线红外检测专家诊断系统 |
| 本系统是专门针对电力系统变电站远距离红外温度监控而研发出的新一代在线红外检测专家诊断系统，系统结合最先进的红外热成像技术与先进的网络传输技术，采用一线通设计，只需通过RJ45标准以太网通讯接口，仅用一根网线就可在远方实现对仪器的设置、超温自动报警、自动录像、自动生成故障报告等日常自动寻检工作。该系统具有自动巡检功能，可360°巡检工作，并备有80个预置位供用户对重点目标进行巡检预设，重点监控，该系统除具备电力系统监控隐患自动智能报警功能外，系统还采用了最新的互联网传输技术，使每个红外热像监控头都配有一个IP地址，通过互联网或局域网就可对监控区域内的任意探头实现远程的参数设定与控制，还可实现对1—300个监控点的同时监控，16路通道图像的同屏显示。系统采用最新算法自动测温报警，报警准确迅速，可实现不同距离、不同时间、不同季节都能自动报警的目的，同时还可在监控屏幕上书写电力监控区域名称与重点设备编号，便于发现隐患时迅速查找行动预案。本系统可靠性高，报警迅速，是电力系统联网监控系统的理想工具。 |
在线红外检测专家诊断系统主要由前端探头（红外热成像与CCD可见光探头系统、云台控制系统、供电系统、室外防护系统）、中间的网络传输系统、后端的监控管理系统三部分所组成。
第一部分：前端探头系统。前端探头系统由红外热像仪及高清可见光摄像机组成，完成变电站现场各种信息采集、处理与上传工作，探头可将采集到的被监控目标的各种温度变化信息以数字方式通过网络实时的传输到后段监控中心，同时还可接受到控制中心对它发出的各种监控命令与控制指令，当巡检任务设定后探头会自动完成每天的自动巡检任务，遇有超温隐患自动报警。

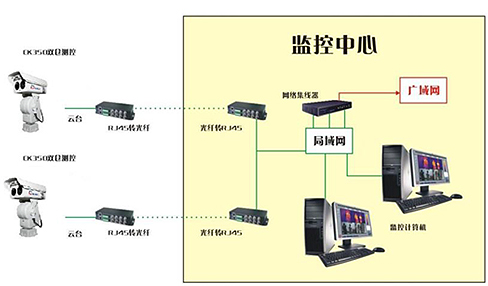

第二部分，网络传输系统。系统结合最先进的红外热成像技术与先进的网络传输技术，采用一线通设计，只需通过RJ45标准以太网通讯接口，仅用一根网线通过互联网和局域网就可实现前方探头与远端集控中心的数据交换，从而在远方实现对仪器的设置、超温自动报警、自动录像、自动生成故障报告等日常自动寻检工作。系统网络传输连接方便简单，前端监控探头的视频信号由RJ45网线通过光端机转换成光纤进入变电站的主控室，再经过电力系统局域网连接到远端的集控中心，最后在连接到主控计算机和大屏幕显示显示屏上即可完成系统连接。
第三部分，监控中心管理系统。由服务器（计算机）、网络交换机和屏幕显示系统等组成。计算机通过监控软件，对监控目标进行实时控制、实时分析、实时超温自动报警、自动生成报告、自动生成温度趋势变化曲线等操作管理。
远程监控可多用户分级管理，分主控中心（调度中心）和区域监控（巡检）中心。主控中心以权限管理的方式管理监控各区域监控中心，主控中心的功能和区域监控中心的功能基本相同，所以在此以区域监控中心为例一并叙述。
区域监控中心的基本功能是完成所辖变电站图像的实时显示、控制、存储、管理等功能，其硬件系统主要由系统服务器(计算机)、网络接口设备、存储打印设备等组成，监控软件作为监控中心对下辖变电站远程管理的核心，对系统的监控设备进行统一的管理和维护。该应用软件能够很好地支持系统的扩充，当系统改造或扩充时，不必修改程序和重新组装软件就能实现功能的具体要求。 |
 |
 |
超温预警功能
应用红外热成像仪等设备，配合带预置位的可控云台，系统可实现以下超温预警功能：
a、手动或自动开启红外热成像等设备，对指定区域进行监控，设备温度分布自动识别，可随意设定报警温度数值，发现超温情况自动报警。
b、遇有超温报警自动存储红外数字图像，在统一的管理系统下进行后续分析比较。
c、单点超温自动报警。如报警最高温度为80度，则在监测到某一点的温度超过80度时，触发报警。 |
|
|
监视功能
a、实时显示红外热成像设备的图像。
b、大屏幕电视墙监视前端图像。
c、自动或手动实现任意红外热成像仪、预置位画面的快速切换和调用（1-300个）画面图像，实时进行多画面监视（可同屏显示16路视频画面）。 |
|
|
温度信息追踪显示功能
a、图像最高温度点自动追踪并实时显示。
b、提供可移动测温点用于对图像上任意位置进行温度测量和对比显示。 |
|
|
前端多方式报警功能
a、可根据实际需要，选择声、光、电方式报警。
b、设置音频接口，具备前端和后方语音对讲功能。监控中心端实现语音广播。 |
|
|
控制报警功能
a、能对所接入的任一云台、红外热成像仪、摄像头方位进行控制。
b、远程报警信息接收处理及后续资料储存。
c、报警时，自动设定的授权计算机发送报警信息及相关的视频图像。 |
|
|
录放像功能
多路实时录像及回放，能记录隐患发展的过程，对以后的电力隐患预防、治理提供真实有效的直观资料。 |
|
|
网络功能
a、远程实时显示红外热成像设备的图像和可见光图像以及温度情况。
b、远程实时控制云台、红外热成像仪、摄像头方位。
c、远程实时接收防火预警信号及其它到报警信息。
d、支持WEB浏览。 |
|
|
系统管理功能
a、多级用户管理，一般用户只能观看授权的红外热成像仪、摄像头及录像。
b、对网络用户进行授权申请验证、等级管理、登记，提供WEB服务。
c、对录像数据、报警信息、运行状态、用户访问情况等实现数据库管理。
d、用户权限设置及控制权协商。
e、完善的后续日志分析管理。 |
|
|
|
