解决方案
>
智能电网
>
用户信息采集 |

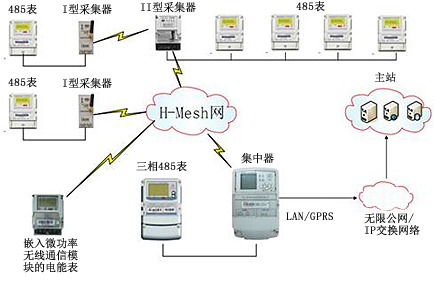

| 微功率无线用电信息采集系统具备完全自主知识产权，采用了TS-CHDA时分同步跳频无线数据传输技术和自动路由组网技术，抗干扰能力强，组网迅速，数据传输完整率高，实时性好。系统广泛应用于城镇、农村、山区等环境的居民用户电表数据采集和传输，满足远程售电、阶梯电价、费控等业务需求。 |
 |
抗干扰能力强：采用自适应慢跳频技术规避信道干扰，避免了单一载波被干扰时造成的通信阻塞问题 |
|
|
环境适应性强：不受台区限制，不受用电负荷、配电线路质量影响，可规避地形和建筑物等的影响 |
|
传输可靠性高：采用时分同步、跳频通信与MESH网络等技术，有效地保证了传输可靠性 |
|
组网规模大：最多1024个终端，支持多个无线网络同时、同地域运行 |
|
|
小功率大覆盖：发射功率小于50mW，单跳覆盖半径超过1500m，终端节点支持中继通信 |
|
|
安装运维灵活：支持即装即用、无线远程升级，可远程查看无线网络拓扑和设备运行状态 |
|
|
传输实时性高：以TDMA的方式进行传输资源复用，同时支持频分复用、空分复用组网，以空、时、频三维资源保证了传输的实时性和高效率 |

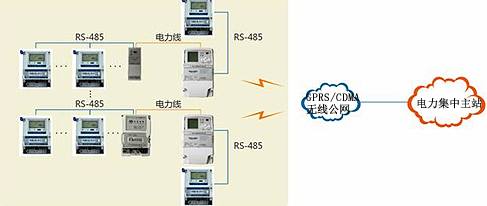

| 电力线低压窄带载波用电信息采集系统广泛适用于各类电能表数据采集、自动化控制等领域，在通信能力、稳定性、可靠性和抗干扰能力方面均有优异表现。系统负荷国家、行业相关标准、规范、安装、运维方便灵活，使用安全可靠。系统可广泛应用于城市、乡镇、农村等多种环境下的居民用户用电信息采集和传输。 |
|
|
抗干扰能力强：通过微分50Hz交流时间段，选择最有利于信号传输的时间段进行通信，抵抗电力线各种复杂干扰 |
|
|
传输可靠性高：通过帧中继转发策略、信号强度及相位检测、自动速率/功率调整等方法有效保证数据传输完整率 |
|
|
组网规模大：单个集中器支持1000个终端，支持多个网络同时、同地域运行，支持最多7级帧中继转发 |
|
|
安装运维方便：支持网络重构、实时优化，可即装即用，支持软件本地、远程查看网络拓扑和设备运行状态 |
| 电力居民用户信息采集和集中处理，通过RS485与智能电表对接，同时通过无线公网、电力专网等方式与主站通信。对智能电表的数据进行采集、存储和上报，并透明传主站对电表的控制指令，实现用电信息的集中采集和管理。无缝对接公司自主研发的RF485中继器，在农网、别墅区等电表相对分散安装的区域、可便捷地解决RS485总线布线距离远、成本高、进度慢等问题。 |
|
|
高可靠性设计：采用工业级嵌入式系统与数据库技术，性能稳定、可靠，数据存储快速、准确：标准化结构设计，负荷电力施工规范要求 |
|
|
运行维护方便：支持文件压缩、断点续传，本地与远程升级；支持短信测控与设置 |
|
|
施工简便灵活：可与公司自主研发的RF485中继器无缝对接；有效解决因电表分散而造成的施工问题 |
|
|
环境适用性强：不受台区限制，不受用电负荷、配电线路质量影响，可规避地形和建筑物等的影响 |

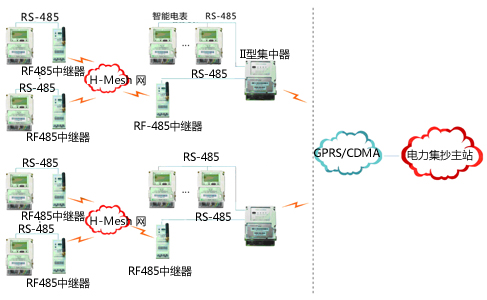

在用电信息采集全覆盖的建设过程中，部分省市电力公司采用了GPRS采集器+RS485电表模式的建设方案，在农网、旧城区和别墅区等电表相对分散安装的区域，遇到RS485总线布线施工困难，需求过多GPRS采集器等问题，导致工程总体成本偏高。
为解决上述问题，在成熟的微功率无线集抄方案基础上，进行针对性的设计，开发出适用于替代长距离485布线的无线中继器，通过无线通信方式替代远距离的485布线，从而简单、有效的拓展了GPRS采集器的电表覆盖范围。 |
 |
|
|
RF485中继器是免配置，即插即用的产品，完全满足简易、快捷的应用需求 |
|
|
安装调测便捷
免配置，自动设别主从设备，即插即用；导轨式安装及国网标准接插件配置，安装便捷；支持无线掌机进行本地维护，查询、设置参数。 |
|
|
总线速率自适应
能自动适应电能表1200bps、2400bps、4800bps、9600bps通信速率。 |
|
|
通信距离远
开阔地域，视距通信距离超过1500m。 |
|
|
多协议支持
通信协议符合DL/T645-1997,《多功能电能表通信规约》（通信速率为1200bps）、DL/T645-2007,《多功能电能表通信协议》（通信速率为2400bps）。
|
|
|
清晰状态指示
LED灯清晰指示RF485中继器的各种运行状态、指示无线通信质量等。 |
| 项目 |
性能指标 |
| 组网方式 |
单跳，星型自组织网 |
| 通信时延 |
数据转发延时<2s(串口速率大于2400bps) |
| 通信距离 |
室外空旷环境>1500m |
| 频率范围 |
470MHz~500MHz |
| 信道间隔 |
200KHz |
| 信道数量 |
32组业务信道、2个组网信道，2个调试信道
（每组业务信道包含2个信道） |
| 调制方式 |
GFSK |
| 频率容差 |
20ppm |
| 发射功率 |
50
mW(标配)、0~7档可调，最大100mW |
| 接收灵敏度 |
-110dBm@20Kbps,BER=1.0*e-3 |
| 通信接口 |
RS485总线接口、1路，单工，双线制 |
| 空中速率 |
20Kbps |
| 485总线速率 |
1200bps~9600bps |
| 电源 |
供电方式：交流市电（单相220V） |
| 供电电压：220V±20%/50Hz(-6%~+2%) |
| 运行功耗：接受<1.5W;发射<3.5W |
| 使用环境 |
工作温度：-40°C~+75°C |
| 存储温度：-40°C~+85°C |
| 工作温度：0~90% |
|
|
|
