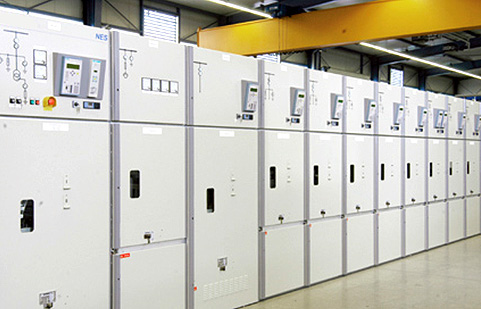

NES中压开关设备 |
 |
模块化设计，配置极其灵活，可完全依照客户需求，可选用任一国际知名品牌的真空断路器 |
|
|
可按程序选择断路器手车推入/移出、断路器分/合闸和接地开关分/合闸的电动操作，通过多功能保护控制器可实行就地控制或远方控制，实现对配电系统的远程控制、保护、显示、通讯和测量，以达到电房无人值守化，实行远程智能化控制 |
|
大电流、高容量：主线母电流达到4000A，额定短时耐受电流达到50kA
|
|
中置式断路器手车，有利于母线防潮和提高绝缘水平 |
|
断路器手车移动用丝杆推动，省力、定位准确、同类型手车具有互换性 |
|
手车式的组合单元，互换性好，维护量极少 |
|
可实现双母线系统 |
|
开关柜断路器和接地开关均可实现关门操作，靠墙安装型产品可以全部实现柜前检修 |
|
|
通过门板的前后观察窗，可方便地察看断路器分合闸状态及手车位置，机构储能状态，接地开关分合位置以及电缆头的连接情况 |
|
|
开关柜具有可靠的联锁装置，完全满足“五防”要求，为操作人员与设备提供可靠的安全性保护 |
|
母线柜间用穿墙套管相隔，可限制故障蔓延 |
|
接地开关具有快速关合能力，检修接地方便，保证人身安全 |
|
电缆室宽敞，方便用户安装 |
|
|
结构先进，质量稳定，影响大电流柜温升的发热板件均采用非铁磁性材料，且在附件室安装风机加强空气对流，运行可靠 |
|
通过燃弧与抗震8级试验 |
|
|
柜内的主要电器元件具有独立的隔室，全部采用金属隔板，间隔为PM级，全部满足IEC、GB、DL等标准，运行连续性为SC2B级，机械寿命为M2级，电寿命为E2水平，通过了800A开合电容器组试验 |
|
柜体设总接地线，接地刀闸及避雷器接地线采用专用接地线与柜内总接地线直接联接 |
|
|
柜体的所有构件包括面板、骨架、后门等均使用2.0mm厚的进口敷铝锌钢板双重折边而成，用拉铆和螺栓紧固组装，导轨材料采用不锈钢板，增加了2个安装支点 |
|
配有可调高度和宽度的适用于各种柜宽的通用平台运转小车 |
|
开关柜的强度通过0.5秒内部电弧故障试验，外防护达到IP4X |
| 名
称 |
单位 |
配用NVT型号的真空断路器 |
| 额定电压 |
kV |
12 |
额定绝缘水平
|
雷电冲击耐受电压 |
kV |
(相间、相对地)75、(断口)85 |
| 1min工频耐受电压 |
kV |
(相间、相对地)42、(断口)48 |
| 额定频率 |
Hz |
50 |
| 额定电流 |
A |
630、1250 |
1600、2000、2500、3150、4000 |
| 额定短路开断电流 |
kA |
25、31.5、40 |
31.5、40、50 |
| 4s额定短时耐受电流 |
25、31.5、40 |
31.5、40、50 |
| 额定峰值耐受电流 |
63、80、100 |
80、100、125 |
| 额定短路关合电流 |
63、80、100 |
80、100、125 |
| 额定操作顺序 |
|
分-0.3s-合分-180s-合分(40、50kA为分-180s
合分-180s-合分) |
| 额定热稳定电流 |
kA |
25、31.5、40、50 |
| 相间中心距 |
mm |
210 |
275 |
| 额定短路电流开断次数 |
次 |
20 |
30、20 |
| 真空断路器机械寿命 |
次 |
30000（10000） |
| 接地开关机械寿命 |
次 |
2000 |
| 分、合闸线圈额定操作电压 |
V |
AC/DC
110V/220V |
| 储能电机额定操作电压 |
V |
AC/DC
110V/220V |
| 储能时间 |
s |
≤15s |
| 外壳防护等级 |
|
IP4X |
|
|
|
