SIS母线绝缘系统 |
| SIS母线绝缘系统专业用于大电流传输、低成本小空间结构、可替代并联电缆系统、或金属防护母线管道等。 |
 |
紧凑型设计 |
|
|
可用于设计制造小尺寸的空间 |
|
|
很小的曲度 |
|
|
可实现三维立体几何形式 |
|
|
通过适合的导体尺寸可自然降温 |
|
|
严格的出厂实验确保使用的可靠性 |
|
|
免维护 |
|
|
可触摸式 |
|
|
全绝缘和电容均压系统 |
|
|
高短时热电流和动稳定电流耐受强度 |
|
|
杜绝了相间短路现象 |
|
|
火灾时无有毒气体-阻燃安装 |
|
|
通过标准化部件快速安装 |
|
|
制作母线系统的各种设计图纸，包括必要的3D安装图 |
|
|
制作安装保养说明 |
|
|
根据需求提供安装指导 |
|
|
根据需求实施安装 |
母线绝缘系统由皱纹纸均匀缠绕在一次导体，并在真空条件下浸渍环氧树脂而成，真空工艺确保绝缘内无局部放电，同时，在一次导体上扎有屏蔽层来防止局部放电的产生。
额定电压的电容均压是由嵌在绝缘中的半导体纸“均压层”实现的。均压层的最小轴向长度取决于额定电压。此结构优化了母线内部和端部的电场分布。
36kV电压等级以下均压层只用于母线的始末端。当更高电压等级时会有额外的均压层，例如在必要的中间电势层上。最后会有一层连续的接地层，由一层半导体纸层，铝箔铜编织带编织组成。最外层会有额外3mm的绝缘，具有高的短路电流承受能力。起到保护外来伤害的作用。接地铜带会穿过这个保护层接地。 |
| 包扎过的导体用收缩套管做真空密封。每个母线在烘箱中都单独与一个真空系统连接。第一阶段，绝缘纸将在真空状态下加热干燥。第二阶段，事前准备好的浇注罐与母线连接。在压力的作用下一种低粘度缓慢固化的树脂会进入包扎纸中，这种制造工艺确保了可制造各种几何形状的母线。 |
 |
| 对于户外母线将采用符合要求的不锈钢罩壳。根据对地爬距的需要将采用额外的伞型部件。 |

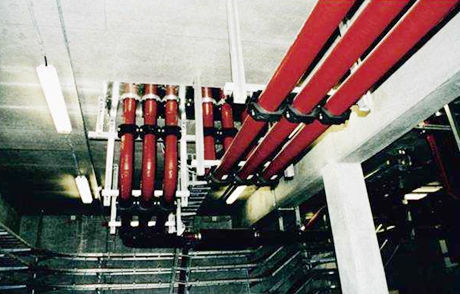

| 母线的长度和几何形状取决于制造工装，现场情况和运输方式。图为不同形状和尺寸的全绝缘母线。 |
 |
由于受到制造工艺运输可行性，现场可操作性母线的最大长度受尺寸限制，将被分段制造。为了保证母线的连续性和绝缘性，母线要通过连接器进行联接。
母线在套筒内使用膨胀带连接
，以便补偿安装时的少量长度偏差和运行时的热膨胀。套筒的制造和绝缘形式与母线概念相同。通过电容分压套筒同样可做到完全接触保护。
套筒内的均压层与母线均压层相反分布。最内层是接触层，将通过接触片连接高电势。最外层（接地层）套筒使用铝制法兰。铝制密封法兰确保了套筒连接处防尘防水溅保护等级IP54。户外套筒会有不锈钢或铝制防护罩。在母线密封处使用橡胶绷带，提供IP65的防护等级。 |
 |
|
|
|
