POWERLINE低压母线系统 |
 |

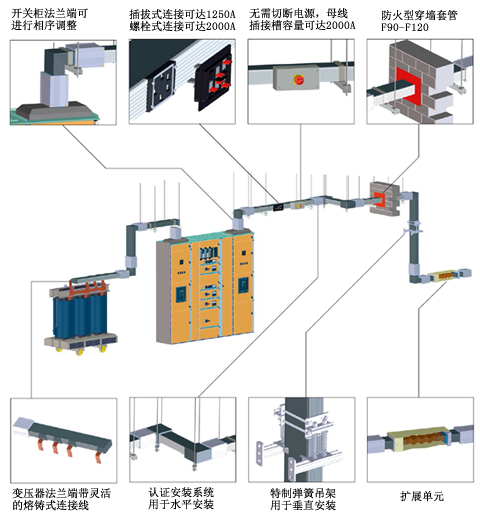

几十年来，我们一直致力于提供各种不同的供配电解决方案。通过母线槽将变压器、开关柜与配电柜连接起来，并使用革新式的产品和方案，诸如环氧树脂浇注式的低压母线槽系统POWERLINE和变压器POWERBLOCK，使我们在低压电网中的配电更加安全。 |
|
|
紧凑型POWERLINE环氧树脂浇注式低压母线槽的防护等级为IP68，是一种适应性强的母线槽系统。在安装630A-6300A，1000V等级的大容量配电系统时，POWERLINE为其电缆接入提供了一种更加紧凑，经济和灵活的选择方案。 |
|
|
POWERLINE外形紧凑，它以最安全的方式，将变压器或发电机与开关设备或其他配电屏相连接，尺寸仅为100mm×380mm。 |
|
|
POWERLINE采用环氧树脂对铜质或铝质导体进行包封浇注，浇注材料除树脂材料以外，还混合大量精选的矿物填料，其配方为全球独有专利。 |
|
|
整套系统不含卤素，阻燃，不释放任何有毒气体。出色的系统设计为该产品带来卓越的机械性能。 |
|
|
POWERLINE独有的出色防火特性，使其在极端火灾环境中，能确保30分钟以上的供电可靠性。 |
|
|
与其他环氧树脂浇注式低压母线槽系统相比，POWERLINE采用模块化的连接设计，安装拆卸快捷简便。 |
|
|
系统可简单通过替换或者增加元器件，来适应负载的增加或者减少。 |
 |
可拆装的连接
POWERLINE母线槽采用模块化的连接设计，安装拆卸快捷简便。该专利连接器安全可靠，得力于固定式的螺栓连接和卓越的设计理念。可拆装的连接头无需现场浇筑，防护等级为IP68。 |
 |
插拔式功能单元
插拔式功能单元与环氧树脂浇注式母线槽系统相结合，使操作者可以随时增加或者减少负载，而无需断电。插拔式功能单元安装简单，操作安全并且具有极高的灵活性。1250A及以下可采用插入式部件进行扩展，2000A可采用螺栓式连接部件进行扩展。 |
|
|
额定电流：铜母线
630A-6300A 铝母线
630A-4000A |
|
|
额定电压1000V以下 |
|
|
型式:3P3W
and 3P4W,50%G or 100%G |
|
|
母线槽直线段防护等级IP68，插入段防护等级IP54 |
|
|
插入单元Plug-in
type max:630A可带电插拔 |
|
|
插入单元blot
-on type max:2000A可带电插拔 |
|
|
插槽及插入导电部位均设计有绝缘屏蔽，避免触电 |
|
|
采用高导电率导体及密集型排列结构，具有低阻抗、低压降功能 |
|
|
母线槽整体的耐温设计符合Class
F(155℃)耐温能力，具备可靠的耐热冲击、耐变形等特性、可容许30%-2h超载运行。 |
|
|
模块化设计、可任意拆解重组、扩充 |
|
|
本体树脂模铸一体成型，接头采桥式可拆设计 |
|
|
安装容易，有效的防呆机构，减少施工错误 |
|
|
防化学腐蚀 |
防水：IP68
树脂模铸母线槽具有全密闭式一体成型的设计结构，导体完全模铸封灌于环氧树脂复合材料结构中，环氧树脂材料优异的接合密封特性，而使模铸母线槽具备极佳的防水性能。
适用于气候因素及现场使用环境条件较严峻的场所。
— 经室外、管桥、管沟、空调机房等易有冷热造成凝结水问题的环境；
— 消防、送水管路及化学管路多的环境；
— 无尘室（输水管路、化学液...）；
— 靠海之港口、码头等易受盐分水气侵袭的环境。 |
防火：CNS12514
840℃ 30min
IEC331
750℃ 3hr
DIN4102-9
S120
取得KEMA、德国、台湾耐燃防火证书，可满足最新消防法规之要求，以确保万一火灾事故时能持续供应可靠的紧急电力，以降低或杜绝人员的伤亡及设备的扩大损坏。用电安全上很重要的考量。
防震：0.8g
防震等级>0.4g=magnitude
7级模拟实际建筑物结构进行防震试验，包括钢构、水平母线槽，垂直母线槽、母线槽弯头、插入单元、吊架、弹簧架等，确保所有组件均可承受。
防爆：Exmll
适用于环境较严苛的防爆场所，瓦斯加气站、炼油厂、海上钻油平台、风力发电、隧道...等。 |
| 标准 |
IEC
60439-1, IEC 60439-2, IEC 60331,
CNS 14286, CNS 12514, CNS 14165,
CNS 11073,JIS C8364, JIS A1304,
JIS H3140, GB 7251-1, GB 7251-2,
ANSI/ UL 857, KEMA BU-01 |
| 额定绝缘电压(Ui) |
AC/DC
1000V |
| 额定操作电压(Ue） |
AC
1000V |
| 额定电流(In) |
(630
– 6300)A |
| 环境温度 |
(-40
... +55)ºC |
| 防护等级 |
IP
68 |
|
|
|
