解决方案
>
电力设备
>

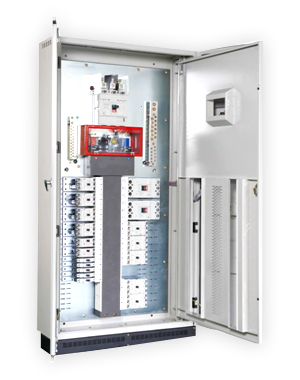

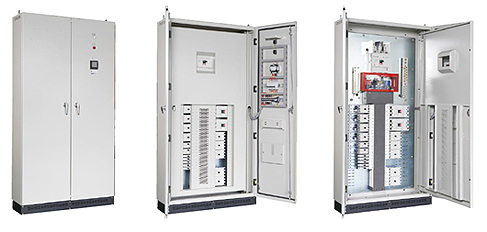

EZ-POWER动力配电柜 |
 |
可在带电、增加、更换或维修回路时而不需停电，可广泛用于供电可靠性高的变电站与配电领域，如电子、半导体、光电企业、TFT面板、生物科技、医院、变电站等24小时不间断供电需求的客户 |
|
|
预留备用孔位，适合各种不同容量的负载共用，故于建设、施工初期无需等待负载确定即可进行，可达到缩短工期及节省费用的目的 |
|
|
采用标准化及模块化的设计，对交货期、品质及生产与使用过程中的变更、追加回路或操作维护保养的配合更容易掌握 |
|
|
插入式开关，扩充容易，不需断电 |
|
|
负载变更容易，不需断电 |
|
|
体积小
/ 节省空间 |
|
|
可灵活选用多种品牌MCCB，能够满足用户的多种需求 |
|
|
应用简单、安全及操作简易，有效降低日后营运成本（维护、变更等） |
|
|
插孔保护等级IP21
/ 分路开关IP21，防止人员及工具误触导体 |
|
|
安全/防火，符合标准IEC60331 |
|
|
汇流排底座容量Max.3200A |
|
|
汇流排底座插孔数
36P-90P |
|
|
汇流排为树脂模铸式一体成型，插入孔导电部位均设计有绝缘屏蔽，具IP21保护等级，可防止人员及工具误触带电导体 |
|
|
汇流排为树脂模铸式一体成型，防火特性符合：IEC60331标准规定
火焰温度750℃燃烧3小时而不发生短路 |
|
|
采用各相独立插孔设计，无误插之虞 |
|
|
底座插孔专利设计 |
|
|
底座插孔防触电屏蔽专利设计 |
|
|
插入柜容量250A-3200A |
|
|
分路开关容量
15A-1200A |
|
|
MCCB可搭配多种品牌，具有弹性及快速的交货速度，且可插入1P、2P、3P的MCCB开关 |
|
|
可带电进行MCCB的插入及抽出，增减负载快速、方便、安全 |
|
|
模块化及弹性设计，可快速安装或回路扩充 |
|
|
可以预留插孔，适应未来负载增设或变动的需求 |
|
|
标准化产品，应用简易 |
|
|
改进传统配电柜复杂的配线方式，改采用模块化、简单化、标准化的插入配电柜设计 |
IEC60439-1,
IEC60529
CNS9100
UL
67
GB7251.1-2005 |
|
| 汇流排为树脂模铸式一体成型，防火特性符合IEC60331标准规定，火焰温度750℃燃烧3小时而不发生短路。汇流排为树脂模铸一体成型,
具IP21防护等级可防止人员及工具误触导体。 |
|
MCCB可搭配多种品牌，具有弹性及快速的交货条件。
增减负载或变更设计容易，且可在母线带电状态下操作，不影响其他回路供电。 |
|
|
|
MCCB可搭配多种品牌，及1P、2P、3P的MCCB开关 |
|
|
可带电进行MCCB的插入及抽出，增减负载快速、方便 |
|
|
导电夹接触面为镀银处理，外部弹片平面压接固定，具有极佳的接触性及可靠度 |
|
|
MCCB至导电夹间的导体连接均采用高导电率铜导体一体成型 |
|
|
使用一字螺丝刀即可安装拆卸，不需特殊工具 |
|
|
采用各相独立插孔设计，插入位置及机构清楚简单 |
|
|
采用各相独立插孔设计，插入方式安全可靠 |
|
|
插槽及插入导电部位均设计有绝缘屏蔽，避免触电 |
|
|
MCCB插入前放置于底座上时，有安全吊挂设计，避免插入前或抽出脱离后的坠落危险 |
|
|
采用各相独立插孔设计，无误插之虞 |
|
|
导电夹专利设计 |
|
|
插槽座结构配置专利设计 |
| 标准 |
|
GB7251.1,GB7251.2,IEC60439-1,IEC60529,UL67,CNS9100 |
| 周温 |
|
-15℃/+40℃
AVG36P.35℃ |
| 海拔 |
|
2000m以下 |
| 型号 |
|
TC250
TC400 TC600 TC800 TC1000 TC1200
TC1600 TC2000 TC3200 |
| 额定电压 |
V |
690 |
| 额定电流 |
A |
250
400 600 800 1000 1200 1600 2000
3200 |
| 频率 |
Hz |
50/60 |
| 短路容量kA/400V |
Icc |
65
65 65 65 80 80 100 100 100 |
| 系统型式 |
|
塑壳开关进线/框架断路器进线/铜排进线 |
| 汇流排底座 |
|
|
| 型号 |
|
B400
B800 B1200 B2000 B3200 |
| 导体 |
|
Copper
w/Tin plate |
| 绝缘材料 |
|
Epoxy
Cast resin |
| 绝缘等级 |
|
F
class 155℃ |
| 插孔数量 |
|
36P/54P/72P/90P |
| 防火等级 |
|
IEC60331
750℃ 3hr/IEC60332/UL94V0 |
| 保护等级 |
|
主母线
IP21，柜体外壳 IP41 |
| 颜色 |
|
根据客户需求订制 |
| 分路开关 |
|
|
| 插入型式 |
|
Plug-in
type |
| 极数 |
|
1P/2P/3P/4P |
| 最大额定容量 |
|
1200A |
| MCCB品牌 |
|
根据设计或客户需求 |
| 框架型式 |
|
F250/F630/F1200 |
| 防护等级(一次侧) |
|
IP21 |
| 柜体 |
|
|
| 柜体型式 |
|
壁挂式/落地式 |
| 烤漆方式 |
|
静电喷涂 |
| 烤漆厚度 |
|
户内40μm/户外50μm |
| 外壳防护等级 |
|
IP41 |
|
|
|
