ENERGON低压开关设备 |
| ENERGON型低压开关设备，通过了严格的120kA/s型式试验、地震试验、抗故障电弧试验等，并且其设计符合国际标准（IEC60439-1，IEC60529和GB7251.1等），内部隔离可达form
4b 7型，带有运行/分离/试验位置的内部连锁装置，可满足现代供电和控制系统严格的安全和智能运行要求，进而确保产品运行可靠性以及操作人员的安全性，使得现今的低压电网配电更加安全。 |
 |
带有安全门装置的抗电弧型全封闭垂直母线系统
（ARCSAFE）
具有载流量高（垂直母线最高可达2000A）、散热性能好、绝缘强度高、与功能单元触头接触紧密等优点。当抽屉单元被推入时，垂直母线上的安全门自动打开，一次插件被可靠地插入。当抽屉单元被抽出时，垂直母线随即完全被安全门屏蔽绝缘，使得装置在带电状态下进行维护时无法接触到带电体，即能保证开关设备的防护等级不降低，从而保证了操作人员的绝对安全。垂直母线系统防护等级高达IP4X。有效防止检修维护人员在检修时触及带电体，最大限度保证了操作人员的人身安全。 |
双向滑动机械传动装置（DTS）
保证了开关设备在关门的状态下，可以方便地实现抽屉单元在运行、试验和分离位置的切换并保证系统的外壳防护等级不变。且使得分离位置（绿色）、试验位置（蓝色）和运行位置（红色）都有明显的指示。 |
 |
 |
线性全啮合防爆门锁装置
所有的门均配有符合人体工程学的、多功能设计的线性全啮合防爆门锁装置，大大增强了柜体门的防爆能力，100%地防止电弧飞出。操作简单快捷，且更为美观。 |

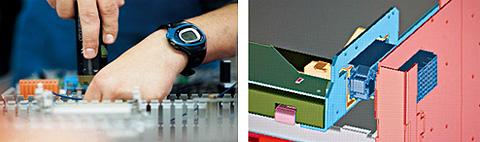

| 独有的双向插件设计，DTS传动机构滑动于抽屉单元主插件与垂直母排之间，实现连接、分离位置的转换，而主插件电缆接头保持绝对静止，从而避免了接头的松动，大大增强了产品的操作可靠性和安全性。 |
 |
 |
获得专利的抽屉单元导向定位装置（机械代码锁），使得功能单元具有可调节的选择性代码（1000种组合），每一个功能单元和其安装小室都配有一个对应的密码（可调整），调节方便，防止功能单元混淆，可保证功能单元能准确无误地插入到相对应的小室中，确保产品的可靠性。 |
 |
主要技术参数均处于国际领先水平。额定工作电压690V，额定绝缘电压1000V，主母线最大电流可达6300A，短时耐受电流可达120KA，外壳防护等级可达IP54 |
|
|
柜体结构完全按模数化设计，主母线室、断路器室、电缆室、控制回路室、混合接线室相互分离，有效地限制了事故电弧的扩大 |
|
|
多类型馈电单元能够装在同一列柜中或同一台柜内；在同一个柜体中可自由组合成固定式、抽出式和插拔式三种形式 |
|
装容密度高，MCC柜可达36个馈电单元 |
|
结构设计紧凑，可双面操作，节省空间 |
|
在系统带电的情况下可以对功能单元进行更换或改造维修 |
|
主母线与垂直母线之间完全分离 |
|
水平母线统一布置在开关柜的上方或者后方 |
|
开关柜可靠墙安装或独立安装 |
|
进线可采用上进线或者下进线 |
|
主开关的门带有互锁装置 |
|
控制回路端子根据需要最多可以有50极并可以选装总线端子 |
|
主进和馈出回路均配有独立的插件 |
|
元器件选用灵活，可完全依据用户需求来选择 |
|
高可靠性的电路连接，引导了电力回路的一场“革命” |
|
|
可与各种标准的通信规约通讯，组成智能化开关柜系统，它是低压配电技术与现场总线技术完美结合的体现 |
|
全系列产品标准化，交货周期短 |
| 额定绝缘电压(Ui) |
至1000V |
| 额定工作电压(Ue) |
至690V |
| 额定频率(F) |
50/60Hz |
| 额定冲击耐受电压(Uimp) |
8/12kV |
| 额定辅助电路电压 |
230V
AC Max |
| 过电压等级 |
IV |
| 污染等级 |
3 |
| 额定电流(In) |
6300A
Max |
| 水平母线额定电流 |
至3200A/4000A/6300A |
| 垂直母线额定电流 |
2000A(MD柜) |
| 水平母线 |
|
| 额定短时耐受电流(Icw/1s) |
至100/120
kA rms |
| 额定峰值耐受电流（Ipk） |
200/264
kA |
| 垂直母线 |
|
| 额定短时耐受电流(Icw/1s) |
至80
kA rms |
| 额定峰值耐受电流(Ipk) |
176kA |
| 内部电弧故障 |
65kA
rms 0.3s 725V |
| 接地系统 |
TT-IT-TNS-TNC |
| 进出线开关 |
6300A
Max |
| 刀熔开关 |
630A
Max |
| DOL启动回路 |
800A
Max |
|
|
|
