| W750系列电缆故障测试仪，无需要人工定位即可采样波形，仪器自动分析故障波形，直观显示故障距离。
采用最先进的模糊识别技术，自动识别电缆测试波形，并自动进行光标定位、显示电缆故障数据。 |
 |
低压脉冲识别率高达95%，高压测试波形识别率可达达90% |
|
可根据测试波形，显示、提示故障的性质和波形性质 |
|
自动调整采样波形的位置，使采样波形显示在最佳位置 |
|
|
设置有8
个工作区，用户可在8 个工作区内同时对8 个采样波形进行分析和比较。对于电缆的多种采样方式的波形分析极为方便 |
|
内置掉电保护装置，在任何时间打开仪器都可观察到现场的测试波形 |
|
内置锂电池供电，可在没有交流电的环境中使用，使用机内电池可连续工作15
个小时以上 |
|
|
高压信号发生器完全满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。用于对20KV
及以下电缆故障测试的冲击放电试验。高压信号发生器替代了传统需要用70
多公斤的试验变压器和操作箱，免去了传统线缆故障检测现场复杂的接线操作 |
|
|
电缆故障定位仪用于埋地电缆故障点的快速、精确定位，采用最新电子器件和最新电路滤波电路设计，加强了定点的抗干扰能力，更有效的侦听地下电缆故障点的放电声波，音量控制采用新型数字式调节装置，增加了电磁信号表头显示，消除定点的盲目性。从而彻底消除了普通定点仪的电噪声信号 |

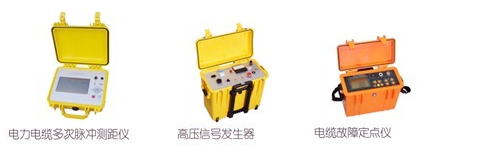

| 电力电缆多次脉冲测距仪 |
| 工作模式 |
低压脉冲、脉冲电流、多次脉冲 |
| 信号增益调节范围 |
70Db |
| 低压脉冲发射电压 |
30V |
| 最高分辨率 |
0.4m |
| 最大采样频率 |
200MHz
实时采样 |
| 最大测距范围 |
100km |
| 测距盲区 |
2m |
| 高压信号发生器 |
| 输出电压 |
0-35kV可调 |
| 最大储能 |
1200J，2μF储能高压电容 |
| 放电方式 |
直流高压、单次、周期 |
| 周期放电频率 |
6秒 |
| 电源 |
交流220V，50Hz |
| 体积 |
580mm×430mm×560mm |
| 重量 |
40kg |
| 电缆故障定点仪 |
| 磁场通道增益 |
0-80dB可调 |
| 声音通道增益 |
0-80dB可调 |
| 电池 |
内置锂离子电池组，标称电压7.4V，容量2800mAH |
| 体积/重量 |
270mm×150mm×210mm |
| 主机 |
1.5kg |
| 生磁同步传感器 |
0.5kg |
| 使用条件 |
湿度10℃-40℃，5-90%RH
海拔＜4500m |
| 防护等级 |
IP65 |
|
|
|
