电力设备
>
环网柜特殊工艺 |
 |
气箱工艺
• 不锈钢箱体
• 激光密封焊接
• 无密封垫圈
－不受温度和压力影响
－不漏气
－湿气无法进入
－稳定的凝露表现
－现代安全的激光焊接技术
－安全和小误差的压力释放系统 |
压力释放装置
• 反作用定义
• 低操作压力
• 按
IEC 60298进行型式测试
• 按EN-DIN
50137标准
• 在运行期间无需重复试验 |
 |
 |
套管（德国原装进口）
• 采用场控电极的不锈钢法兰，与不锈钢箱体焊接
• 容性电压指示的容性检测接头
• 树脂浇注
• 套管螺栓 |
操作机构套管（德国原装进口）
• 密封套管无需密封圈
• 不漏气
• 不老化（没有密封圈）
• 采用真空断路器的波纹管工艺
• 上下运动
|
 |
 |
操作机构经过120小时盐雾试验
• 各部位防侵蚀
• 不需润滑油
并在以下苛刻条件下对操作机构进行检验
• 盐碱烟碱
• 粉尘/沙漠气候
• 工业
SO2 环境 |

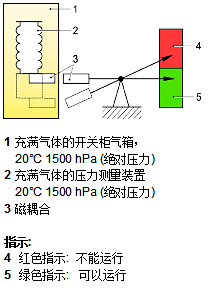

气压指示器
• 不受温度和环境影响
• 不受安装海拔高度影响
工作原理：
开关柜气箱内部装有一个供气压指示器使用的气密测量盒。
固定在测量盒底部的耦合磁铁将其位置通过非导磁开关柜气箱传递至外部衔铁上。这块衔铁使开关柜气压指示器动作。
在漏气过程中，气压随之变化，并通过指示器显示出来，该指示不随温度变化。测量盒中的气体温度与开关柜中的气体温度相同。
温度影响可通过两个气室中相同的压力变化来补偿。 |
 |
 |
三位置负荷开关
特性
按照多腔室开关进行设计，兼有断路开关和接地验证开关的多重功能。它有三种状态位置：
“CLOSED”（闭合）
“OPEN”（断开）
“EARTHED”（接地）
通过抵靠在开关柜机箱板上的密焊接套筒进行操纵。
操作模式
开关的转轴上装有移动接触片，它们在装有固定接触片的开关腔内部转动。还有两个压缩叶片连接在开关转轴上并随之一起转动，它们把灭弧腔室分隔为两个小腔室，随着开关转轴的转动，这两个腔室都在变化着。在开关的动作的过程中，这两个压缩叶片在这两个小腔室之间会产生一个压力差。从一个喷嘴里流出SF6（六氟化硫）气体，产生了一股针对开关断路时发出的电弧吹出的气流，立即将它熄灭。在这里并不需要联锁装置，因为“CLOSED”（闭合）和“EARTHED”（接地）这两个功能是不可能同时实现的。
|
|
|
|
